Überdachungssystem mit eleganter, verglaster Pultdachkonstruktion. Rück- und Seitenwände aus Einscheibensicherheitsglas. Typenstatik vorab geprüft.
- Bestens geeignet als Fahrradüberdachung
- Individuelle Lackierung in mind. C4 medium Qualität
- Wasserkästen und integrierte Entwässerung
- Dacheindeckung aus VSG nach DIN 18008
- Elegante Pultdachkonstruktion mit Typenstatik
Fahrradüberdachung 'Modell P13B', einseitig
Art-Nr.: p-41017
Überdachungssystem mit eleganter, verglaster Pultdachkonstruktion. Rück- und Seitenwände aus Einscheibensicherheitsglas. Typenstatik vorab geprüft.
- Bestens geeignet als Fahrradüberdachung
- Individuelle Lackierung in mind. C4 medium Qualität
- Wasserkästen und integrierte Entwässerung
- Dacheindeckung aus VSG nach DIN 18008
- Elegante Pultdachkonstruktion mit Typenstatik
Konfiguration
Weitere Angaben
Fahrradüberdachung 'Modell P13B', einseitig
Art-Nr.: p-41017
Premium
Modellbeispiel: Fahrradunterstand -Modell P13B-, einseitig mit frei liegenden Fußplatten (ohne Stützenverlängerung für Überpflasterung, möglich mit Zubehörartikel 40953)

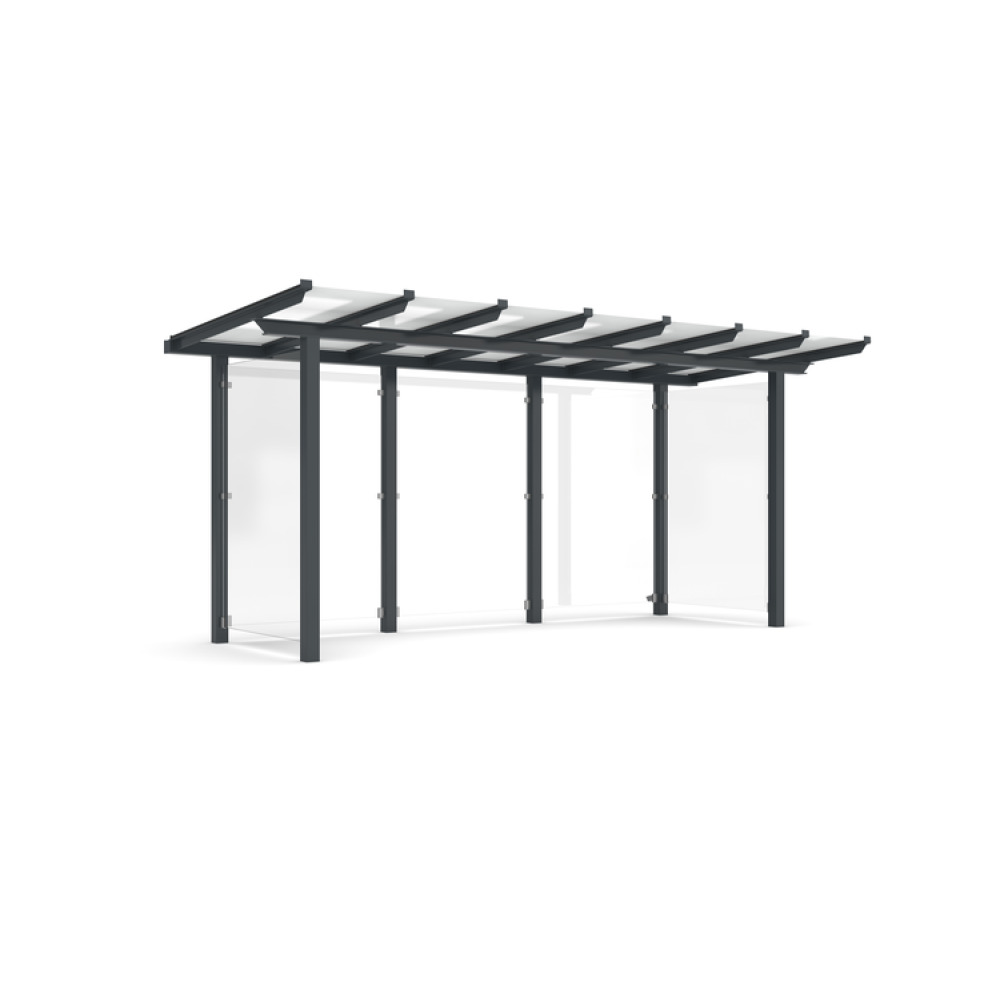

Modellbeispiel: Fahrradunterstand -Modell P13B-, einseitig mit nicht sichtbaren (überpflasterten) Fußplatten
Detailansicht:: Seitenwände & Rückwand/ Dekor/ Sichtschutz
Modellbeispiel:: Fahrradständer Modellreihe 2000 (Radabstand 350 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 4000 (Radabstand 350 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 2500 (Radabstand 350 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 2500XBF (Radabstand 500 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 4500 (Radabstand 350 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 4500XBF (Radabstand 500 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Modellbeispiel:: Fahrradständer Modellreihe 4700XBF (Radabstand 500 mm, tatsächliche Anzahl an Einstellplätzen ggf. abweichend)
Diese Produkte könnten Sie auch interessieren
Topseller
%
Überdachungssystem 'Leipzig L14', einseitig, Tiefe 2200 mm
ab
1.700,51 €
-5%
ab
1.615,48 €
inkl. MwSt.
Produktinformationen
- Maße (BxTxH): 4500 x 2250 x 2515 mm
- lichte Höhe: 2200 mm
- Statik: zertifizierte Typenstatik für hohe Wind- und Schneelasten (keine extra Statik notwendig)
- Schneelast Sk: 1,90 kN/m2
- Windlastzone: Zone 1-3
- Konstruktion: Stahlprofilrohre 60 x 60 mm, verschweißt und verzinkt
- Rück- / Seitenwände: Einscheibensicherheitsglas (ESG), glashell
- Flachdach: Verbundsicherheitsverglasung (VSG), glashell
- Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
- Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier
(120 mm über OK Boden) - Befestigung: zum Aufdübeln mit Fußplatten
- Anlieferung: fertig montiert
- inkl. Bodenbefestigungsmaterial
- Entladung: wahlweise bauseits (Selbstabladung) oder Entladung per LKW-Kran
- Montage: wahlweise bauseits oder Verdübelung vor Ort durch Monteur
Technische Daten (optionales Zubehör)
Beleuchtungssystem TopLight
- Maße (LxBxH): 1007 x 92 x 40 mm
- platzsparende und vandalismussichere Installation
- homogene seitliche Ausleuchtung der überdachten Fläche
- LED-Technik, inkl. Netzteil
- Leistung: 23,5 Watt
- Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
- Schutzklasse I, Schutzart IP44
- Gemeinschaftsgeschmacksmuster 005612280
Fahrradständer
Wählen Sie zwischen vorkonfigurierten Fahrradständern mit 350 mm oder 500 mm Radabstand (ADFC-zertifiziert) bzw. ob ohne oder mit Anlehnbügel.
Weiteres Zubehör
Sie können unter Zubehör noch weitere Austattungen, wie z.B. Stützenverlängerungen, Ascher und Abfallbehälter, Die Lieferung erfolgt fertig montiert.
Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.
Hinweise zur Lieferung und Bestellung
Bausatz
Die Auslieferung des Bausatzes erfolgt zerlegt im Holzverschlag, die Glasscheiben befinden sich auf einem separaten Holzgestell. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels Mitnahmestapler erfolgen und die Montage wird durch den Kunden ausgeführt.
Bitte beachten Sie, dass zur Montage der Anlage handwerkliches Geschick, geeignetes Werkzeug und mehrere Personen erforderlich sind. Daher empfehlen wir Ihnen unsere vormontieren Anlagen zu bestellen, auf die Sie sogar 5 Jahre Garantie erhalten (Bausatz 2 Jahre).
Fertig montiert
Die Lieferung erfolgt bereits vormontiert und aufstellbereit. Bitte beachten Sie, dass Elektroarbeiten bauseits durch Fachpersonal durchgeführt werden muss. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels LKW-Ladekran erfolgen. Eine Verdübelung kann ebenso entweder bauseits durch den Kunden oder mitbeauftragt werden.
Stützenverlängerung für Überpflasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.
Zusätzliche Angaben vom Kunden bei einer Bestellung
- gewünschte RAL-Farbe der Stahlkonstruktion
- Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.
Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.
Sonderanfertigung:
Die Modellreihe K zeichnet sich durch ihre große Variabiltät aus. Senden Sie Wünsche für Sondergrößen und Projektanfragen bitte per E-Mail an uns.
Stornierungen sind nach entsprechender Auftragserteilung nicht mehr möglich! Sonderanfertigungen sowie auftragsbezogene Produktionen sind generell vom Umtausch oder einer Rückgabe ausgeschlossen.
Technische Daten
| Anbaueinheit | Nein |
|---|---|
| Anlieferung | Fertig geschweißt |
| Anzahl der Wandelemente | 5 Stück |
| Befestigung | zum Aufdübeln mit Fußplatten |
| Breite | 4600 mm |
| Dach Breite | 5350 mm |
| Dach Form | Pultdach |
| Dacheindeckung | Verbundsicherheitsglas (VSG) |
| Durchgangsbreite | 4400 mm |
| Entwässerung | über Wasserspeier |
| Glaseinfassung | Aluminium Glashalter |
| Glasstärke | 10 mm |
| Grundfläche | 6,6 m² |
| Höhe | 2445 mm |
| Konstruktion | fertig geschweißt |
| Konstruktion Farbe | Feuerverzinkt und farbbeschichtet |
| Material | Stahl |
| Oberflächenbehandlung | feuerverzinkt und farbbeschichtet |
| Rohr Ø | 100 mm |
| Rückwand | Ja |
| Rückwand Material | Einscheibensicherheitsglas (ESG), glashell |
| Rückwandkonfiguration | 3-feldrig |
| Schneelast (sk) | 1,9 kN/m² |
| Seiten | einseitig |
| Seitenwand Material | Einscheibensicherheitsglas (ESG), glashell |
| Seitenwand Typ | Einscheibensicherheitsglas (ESG) |
| Seitenwände | links und rechts |
| Tiefe | 2250 mm |
| Typenstatik | zertifizierte Typenstatik für hohe Wind- und Schneelasten (keine extra Statik notwendig) |
| Windlastzone | 1-3 |
| lichte Breite | 4400 mm |
| lichte Höhe | 2200 mm |
| lichte Tiefe | 1500 mm |
| Überpflasterung | Nein |
